λεπτομερής τεχνική ανάλυση του φορτιστή 42 V / 2 A: Παράμετροι φόρτισης για ηλεκτρικά σκούτερ, καμπύλη φόρτισης και κανονισμοί ασφαλούς χρήσης

εξήγηση του φορτιστή 42 V / 2 A: Παράμετροι φόρτισης ηλεκτρικών σκούτερ, καμπύλη CC/CV και πρότυπα ασφαλείας

Η επιλογή λανθασμένου φορτιστή για την μπαταρία ενός ηλεκτρικού σκούτερ είναι μία από τις πιο συνηθισμένες και δαπανηρές λάθος ενέργειες στην αλυσίδα εφοδιασμού ανταλλακτικών. Μία αντίφαση στην τάση ή ένα κύκλωμα φόρτισης χωρίς προστασία μπορεί να προκαλέσει σιωπηλή μείωση της χωρητικότητας των κελιών ή, στις χειρότερες περιπτώσεις, να προκαλέσει θερμικό γεγονός. Εάν προμηθεύετε ή καθορίζετε έναν φορτιστή 42 V 2 A για ηλεκτρικά σκούτερ με μπαταρίες λιθίου 36 V, αυτός ο οδηγός εξηγεί την τεχνική λογική πίσω από αυτήν την προδιαγραφή, πώς μοιάζει πραγματικά η καμπύλη φόρτισης και ποιές παράμετροι πρέπει να επαληθευθούν πριν από την τοποθέτηση μιας χύδην παραγγελίας.

Γιατί μία μπαταρία 36 V απαιτεί φορτιστή 42 V

Αυτό προκαλεί πραγματική σύγχυση στους νέους αγοραστές. Η μπαταρία αναγράφει 36 V — γιατί λοιπόν χρειάζεται φορτιστή 42 V;

Οι περισσότερες μπαταρίες λιθίου-ιόν 36 V σε ηλεκτρικά σκούτερ χρησιμοποιούν διάταξη κυψελών 10 σε σειρά (10S). Κάθε κυψέλη λιθίου έχει ονομαστική τάση 3,6 V, αλλά φτάνει τάση αποκοπής πλήρους φόρτισης 4,2 V. Πολλαπλασιάζοντας αυτή την τιμή επί 10 κυψέλες: 4,2 V × 10 = 42 V. Αυτή είναι η τάση στην οποία θεωρείται ότι η μπαταρία είναι πλήρως φορτισμένη. Ένα φορτιστή 42 V 2 A σχεδιάστηκε για να διακόψει την παροχή ρεύματος μόλις η μπαταρία φτάσει αυτή την τελική τάση· οποιαδήποτε χαμηλότερη τιμή δεν θα φορτίσει πλήρως τη μπαταρία· οποιαδήποτε υψηλότερη τιμή ενέχει κίνδυνο ζημιάς λόγω υπερτάσεως.

Έτσι, όταν βλέπετε ένα φορτιστή ηλεκτρικού σκούτερ 42 V 2 A , τα 42 V αντιστοιχούν στην τάση αποκοπής πλήρους φόρτισης για μπαταρία λιθίου 10S, όχι σε αντιστοιχία με την ετικέτα της μπαταρίας. Η ένδειξη 2 A καθορίζει το μέγιστο ρεύμα φόρτισης, το οποίο καθορίζει τη διάρκεια μιας πλήρους φόρτισης· με 2 A και μια τυπική μπαταρία 36 V/7,8 Ah, αναμένεται περίπου τέσσερις έως πέντε ώρες από σχεδόν άδεια μέχρι το πράσινο φωτάκι.

Κατανόηση της καμπύλης φόρτισης CC/CV

Ποιότητα φορτιστή 42 V 2 A χρησιμοποιεί διφασικό προφίλ φόρτισης CC/VC (Σταθερό Ρεύμα / Σταθερή Τάση). Η κατανόηση αυτής της καμπύλης σας βοηθά να αξιολογήσετε εάν το κύκλωμα του φορτιστή εκτελεί σωστά το καθήκον του.

Φάση 1 — Σταθερό Ρεύμα (CC): Ο φορτιστής παρέχει σταθερό ρεύμα 2 A στην μπαταρία. Κατά τη διάρκεια αυτής της φάσης, η εσωτερική αντίσταση της μπαταρίας καθορίζει το πόσο γρήγορα αυξάνεται η τάση. Ο φορτιστής προσαρμόζει ανοδικά την έξοδο τάσης του όπως απαιτείται για να διατηρήσει αυτό το ρεύμα 2 A. Αυτή η φάση καλύπτει συνήθως το πρώτο 70–80% του κύκλου φόρτισης και είναι εκείνη κατά την οποία πραγματοποιείται η μεγαλύτερη μεταφορά ενέργειας.

Φάση 2 — Σταθερή Τάση (VC): Μόλις η συστοιχία πλησιάσει τα 42 V, ο φορτιστής ασφαλίζει την έξοδο τάσης στα 42 V και επιτρέπει στο ρεύμα να μειωθεί φυσικά. Η μπαταρία απορροφά όλο και λιγότερο ρεύμα καθώς πλησιάζει την πλήρη χωρητικότητά της. Αυτή η ελεγχόμενη μείωση είναι αυτή που αποτρέπει την υπερφόρτιση— φορτιστή 42 V 2 A δεν επιβάλλει μεγαλύτερο ρεύμα από αυτό που η μπαταρία μπορεί να απορροφήσει σε εκείνη την τάση.

Αποκοπή χαμηλού ρεύματος: Όταν το ρεύμα πέσει κάτω από ένα χαμηλό όριο (συνήθως περίπου 100–200 mA), ο φορτιστής είτε μεταβαίνει σε λειτουργία διατήρησης με χαμηλό ρεύμα είτε αποκόπτεται εντελώς. Τα καλύτερα μοντέλα υποδεικνύουν αυτή την κατάσταση με αλλαγή χρώματος LED — κόκκινο κατά τη διάρκεια ενεργού φόρτισης, πράσινο όταν επιτευχθεί η αποκοπή χαμηλού ρεύματος. Αυτός ο δείκτης LED δεν είναι απλώς μια ευκολία· επιβεβαιώνει ότι το κύκλωμα αποκοπής χαμηλού ρεύματος λειτουργεί σωστά και προλαμβάνει ενεργά την υπερφόρτιση, η οποία μειώνει τη διάρκεια ζωής των κύκλων της μπαταρίας.

Ενσωματωμένα χαρακτηριστικά προστασίας που πρέπει να ελεγχθούν

Για οποιονδήποτε φορτιστή ηλεκτρικού σκούτερ 42 V 2 A προορίζονται για τις ευρωπαϊκές ή βορειοαμερικανικές αγορές, τα βασικά κυκλώματα προστασίας έχουν σημασία. Οι βασικές κατηγορίες που πρέπει να αναζητήσετε:

• Προστασία από υπερφόρτωση: Αποκόπτει την έξοδο όταν η τάση κυψέλης φτάσει το όριο 4,2 V ανά κυψέλη. Αυτό επιβάλλεται από το σχεδιασμό της φάσης CV, αλλά θα πρέπει επίσης να διαθέτει ένα υλικό μέτρο ασφαλείας στον βρόχο BMS.
• Προστασία από βραχυκύκλωμα: Διακόπτει το ρεύμα εξόδου εντός χιλιοστών του δευτερολέπτου εάν τα άκρα εξόδου βραχυκυκλωθούν. Αποτελεί κρίσιμη προστασία σε περιβάλλοντα διανομέων και λιανικών πωλητών, όπου οι συνδέσεις χειρίζονται συχνά.
• Προστασία από υπερρεύμα: Περιορίζει την έξοδο στο ονομαστικό ρεύμα των 2 A ακόμη και υπό ανώμαλες συνθήκες φόρτισης, αποτρέποντας την υπερθέρμανση του μετασχηματιστή ή του κυκλώματος.
• Προστασία από θερμοκρασία: Θερμική ασφάλεια ή NTC θερμίστορ που απενεργοποιεί την έξοδο εάν η θερμοκρασία του περιβλήματος του φορτιστή υπερβεί την ασφαλή λειτουργική θερμοκρασία — ιδιαίτερα σημαντικό για συμπαγή περιβλήματα όπου η απομάκρυνση της θερμότητας είναι περιορισμένη.

Αυτές οι προστασίες είναι ο λόγος που τα σήματα πιστοποίησης έχουν μεγάλη σημασία. Ένα σήμα CE σε ένα φορτιστή 42 V 2 A σημαίνει ότι η συσκευή έχει ελεγχθεί σύμφωνα με την Ευρωπαϊκή Οδηγία Χαμηλής Τάσης (LVD) και τις απαιτήσεις ΗΜΣ. Η πιστοποίηση UL αποτελεί το αντίστοιχο πρότυπο για την αγορά της Βόρειας Αμερικής. Οι φορτιστές που φέρουν και τα δύο σήματα είναι γενικά πιο ασφαλείς επιλογές για διανομή σε πολλές αγορές.

Έλεγχος πριν από την αγορά: Τι να επαληθεύσετε πριν από την παραγγελία

Για ομάδες προμηθειών και αγοραστές χονδρικής που πραγματοποιούν μεγαλύτερες παραγγελίες ενός φορτιστή 42 V 2 A , ελέγξτε τα παρακάτω σημεία πριν από την επιλογή προμηθευτή:

1. Σήμανση πιστοποίησης: Είναι σαφώς αναγραμμένο το σήμα CE (ΕΕ) ή το σήμα UL (Βόρεια Αμερική) στη συσκευή και στην τεκμηρίωση; Ζητήστε τον αριθμό πιστοποιητικού, όχι μόνο το λογότυπο.
2. Επιβεβαίωση ονομαστικής εξόδου: Η ετικέτα πρέπει να αναγράφει Έξοδος: 42 V DC, 2 A (84 W). Επιβεβαιώστε ότι το εύρος εισερχόμενης τάσης υποστηρίζει την αγορά στόχο σας — το εύρος 100–240 V AC καλύπτει τόσο την ΕΕ (220 V) όσο και τη Βόρεια Αμερική (110 V) χωρίς ανάγκη προσαρμογέα.
3. Τύπος συνδέσμου και πολικότητα: Ο πιο συνηθισμένος σύνδεσμος DC barrel για φορτιστές ηλεκτρικών σκούτερ έχει εξωτερική διάμετρο 5,5 mm και εσωτερική διάμετρο πυρήνα είτε 2,1 mm είτε 2,5 mm. Επιβεβαιώστε ποιον από τους δύο τύπους χρησιμοποιούν τα μοντέλα οχημάτων σας πριν από την παραγγελία — αυτοί οι δύο τύποι δεν είναι ανταλλάξιμοι, και η εξαναγκασμένη εισαγωγή μπορεί να προκαλέσει ζημιά στην υποδοχή. Η τυπική πολικότητα είναι κεντρικός θετικός πόλος· επιβεβαιώστε ότι αυτή ταιριάζει με την υποδοχή φόρτισης του σκούτερ.
4. Δείκτης κατάστασης LED: Μια λειτουργούσα LED ενδείκτρια φωτεινής διόδου κόκκινου/πράσινου χρώματος αποτελεί βασική απαίτηση χρηστικότητας για τους τελικούς χρήστες και επιβεβαιώνει επίσης ότι το κύκλωμα αποκοπής της τριγκλ-φόρτισης λειτουργεί σωστά.
5. Συμβατότητα με τα στόχο μοντέλα σκούτερ: Λίστα καλά τεκμηριωμένων φορτιστών με συμβατά μοντέλα (π.χ. Ninebot ES2, M365, Hiboy, Gotrax). Αυτό βοηθά τους διανομείς να αντιστοιχίζουν SKUs με τα αποθέματα οχημάτων των πελατών τους χωρίς επιστροφές λόγω δοκιμής-σφάλματος.

Επαληθευμένη επιλογή για συμβατότητα με M365 και Ninebot ES2

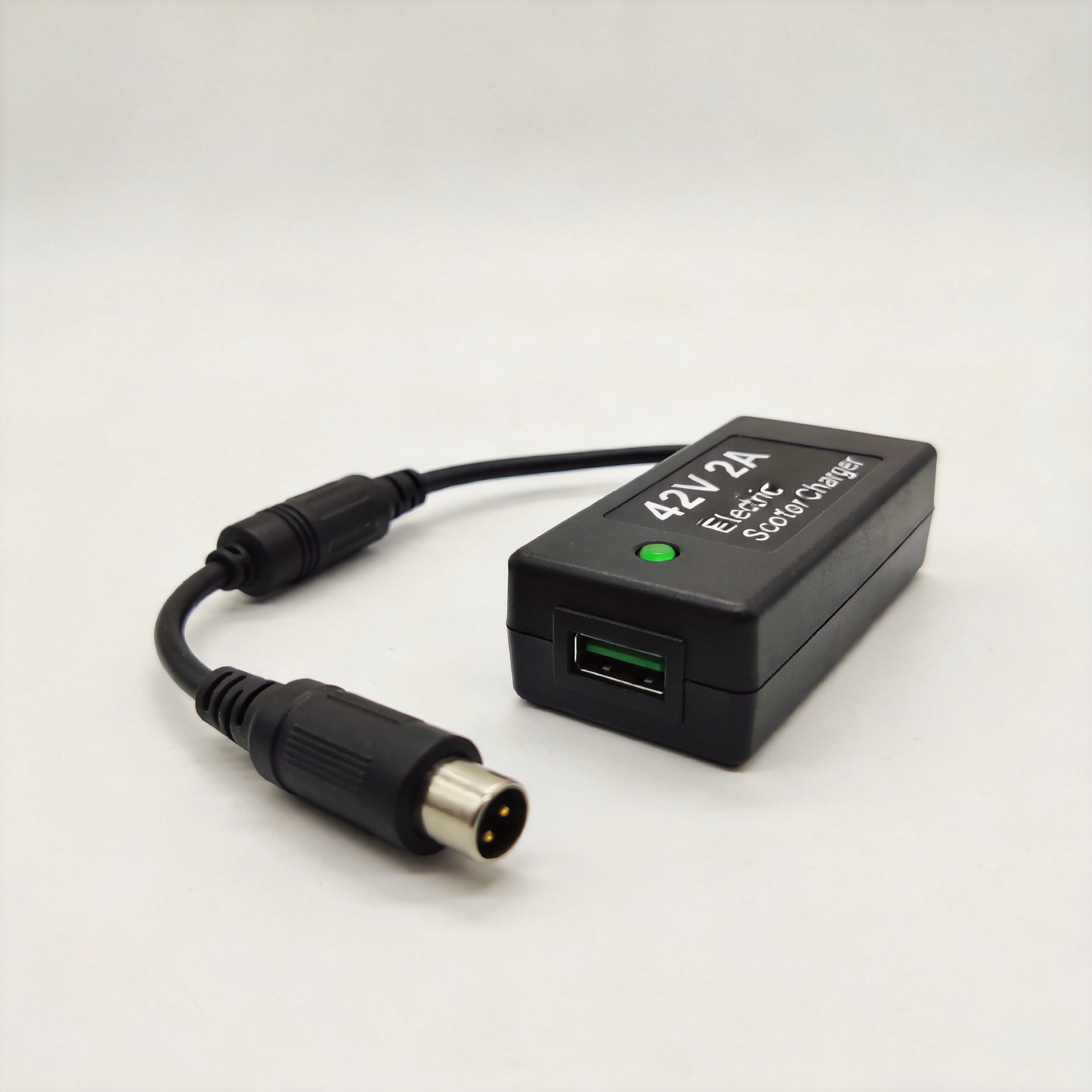

Για αγοραστές που αναζητούν αντικατάσταση «έτοιμη για εγκατάσταση» φορτιστή 42 V 2 A με συμβατότητα θύρας DC για δημοφιλείς πλατφόρμες σκούτερ, ο 42 V 2 A Εξυπνος Φορτιστής Λιθιοϊονικής Μπαταρίας για M365 από την New Image καλύπτει τις οικογένειες μοντέλων Ninebot ES2 και M365 με διάταξη θύρας DC.

Ως προμηθευτής με έδρα τη Σεντσέν και άμεση προμήθεια από εργοστάσιο σε όλη την κατηγορία αξεσουάρ ηλεκτρικών σκούτερ, η New Image προσφέρει αυτόν τον φορτιστή ηλεκτρικού σκούτερ 42 V 2 A φορτιστή μαζί με πολυπριζινικές περιφερειακές εκδόσεις για τις αγορές της ΕΕ και της Βόρειας Αμερικής—χρήσιμο για εισαγωγείς που διαχειρίζονται πολλαπλά, χωρικά εξειδικευμένα SKUs από μία πηγή.

Περίληψη

Aφορτιστή 42 V 2 A δεν είναι λανθασμένη προδιαγραφή—είναι η σωστή τάση εξόδου για πλήρη φόρτιση για λιθιούχα συστοιχία 10S (ονομαστική τάση 36 V). Η καμπύλη φόρτισης CC/CV και η αποκοπή χαμηλής ροής είναι οι μηχανισμοί που διασφαλίζουν τη διάρκεια ζωής της μπαταρίας, ενώ η πιστοποίηση CE ή UL αποτελεί το ελάχιστο σήμα ποιότητας για νόμιμη διανομή στην αγορά. Πριν προβείτε σε ογκώδεις παραγγελίες, επαληθεύστε την τάση/ένταση εξόδου, την εσωτερική διάμετρο του συνδέσμου (2,1 mm έναντι 2,5 mm), το εύρος πολυτάσεων εισόδου και τα έγγραφα πιστοποίησης. Αυτές οι τέσσερις παράμετροι καθορίζουν εάν ο φορτιστής είναι άμεσα ανταλλάξιμος ή εάν πρόκειται να προκύψει πρόβλημα επιστροφής.
